Водени от стандартните процесорни единици, са оборудвани с четири типа високопроизводителни процесорни единици, които често се използват. По-икономични системи могат да бъдат изградени за различни цели.

Размерът е малък, но варира в зависимост от модела, можете да изберете 32k, 60k, 120k памет на програмата. Също така има богата оперативна памет. В допълнение, максималният контролен I/O е 2048 точки (при използване на дистанционни I/O: 8192 точки), което е напълно подходящо за контрол със среден мащаб.
• Разширяване на опциите за памет
Вътре в процесорната единица може да се използват IC карти за съхранение на програми и разширяване на паметта за данни.

Разширяване на I/O според различни дъщерни платки

Стандартна дъщерна платка Въз основа на основната дъщерна платка може да се разшири и парче. Всеки от тях използва 14 модула с максимален контролен вход/изход от 1600 точки.

В случай на дъщерна плоча тип H Въз основа на основната дъщерна платка могат да бъдат разширени и три блока. Максималният брой устройства, които могат да бъдат инсталирани, е 32 единици и максималният брой контролни входни/изходни точки е 2048 точки, което допълнително подобрява системата в сравнение със стандартната дъщерна платка (25 единици/1600 точки).

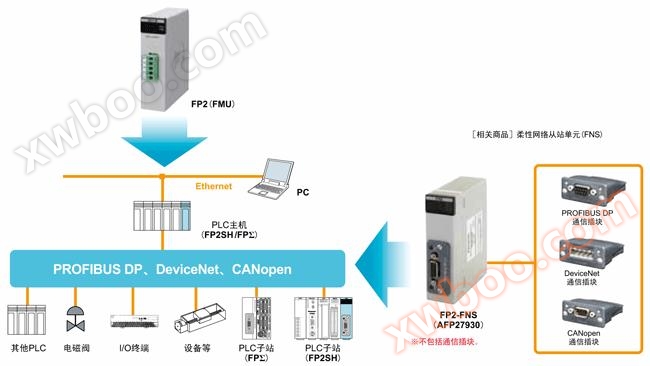

Отворени мрежи: PROFIBUS DP, DeviceNet, CANopen
Поддръжка на основните автобуси в света.
FP2 и FPΣ включват PROFIBUS DP, DeviceNet и CANopen.
Същевременно с гъвкавата мрежа от станция (FNS), можете да съответствате на главната станция / от станцията и да изградите цялата система.
Загружете любимите си комуникационни блокове в FNS модула, за да работите в глобални отворени мрежи. Лесно се монтира в FP2 в системи, произведени от няколко производителя.

Характеристики
Когато използвате FNS модул, не променяйте основния модул, само заменяйте комуникационния блок, който може да съответства на 3 различни мрежи. Ремонтните части са по-рационални.
Осигурява удобна библиотека за практическите приложения на потребителя (за Control FPWIN Pro), което значително намалява времето за дебагиране и работното натоварване.

(Забележка) При използване на FNS модули трябва да се използва програмен софтуер Control FPWIN Pro версия 5.24 или по-нова, включително библиотеките по-горе. Control FPWIN GR не е наличен.

Възможност за предварителна подготовка на модула/шасието
По време на въвеждането на производствената линия, мрежата за контрол / управление на производствената линия чрез отворена мрежа се превърна в установен модел. Въпреки това, в отворената мрежа, дали да изберете PROFIBUS или DeviceNet или CANopen, когато не можете да изберете най-подходящата мрежа, ако изберете FNS единица, която може да се използва чрез избора на комуникационен блок, може да се подготви предварително, да се направи шасието и ефективно да се съкрати срокът на работа.

Освен допълнителните 8 см разширителни кабели се предлагат и 30 см и 80 см разширителни кабели. Може да се използва изправено. (Обща дължина до 160 см)

Рационализация на поддръжката на компонентите
Когато се използват различни мрежи в рамките на едно и също машинно оборудване, FNS единици се избират, без да е необходимо да се осигурява, че всеки вид мрежов блок е компонент за поддръжка и поддръжка. Просто потвърждаването на наличността на телата на модула и комуникационните блокове помага за рационализацията.

Композитни комуникационни единици (MCU)

Използване на сериен комуникационен плъгин. Осигурява свободна комбинация от RS232C, RS485 и RS422.

Контрол на позицията RTEX
За мрежови сервосистеми A4N/A5N Realtime ExpressMINAS^※1Това.
Лесно постигане на високо точно позициониране с множество оси. (Вер.1.3 и по-горе съответства на A5N)

100Mbps високоскоростна комуникация, за да се постигне високо точно многоосно управление на позиционирането. Приемането на обикновен LAN кабел значително намалява разходите за кабелиране. Освен 4-осните единици и 8-осните единици има и 2-осни единици за избор. Всяка ос може да регистрира данни за местоположение от 600 точки. В допълнение към 2-осното пряко допълване, 2-осното кръгово допълване, също така е подходящо за 3-осното спирално допълване. · Използвайки специален инструмент софтуер ConfiguratorPM, напълно поддържа настройка - дебагиране - мониторинг. Вход с ръчен импулсен генератор, който може да се справи с фини показания.

Използвайте обикновен LAN кабел. Абсолютно предимство от гледна точка на икономичността и достъпността.
Експрес в реално време^※1Като друг материал за мрежови кабели се използват обикновени LNA кабели. Следователно, от гледна точка на процеса на окабеляване, има абсолютно предимство от гледна точка на икономичността, достъпността и експлоатацията.

*1 Realtime Express и MINAS A4N/A5N са регистрирани търговски марки и търговски имена на Panasonic Electrical Industries Inc. MINAS A4N и A5N не могат да бъдат смесени.

Добавяне на нови функции
Функция за повтарящо се местоположение
Устройствата, които извършват едни и същи операции многократно в машините за навиване, шлайфа и т.н., са много ефективни.

Добавяне на начин за връщане на точката на произход
Добавени са осем функции, включително режим за спиране на ограничения за оптимизиране на устройството и режим за ръчно спиране.

3. Синхронизирана работа
Може да се определи 1 вал и 1 от вал. Преместване на работната маса чрез 2 оси и т.н.

Ограничение на въртящия момент в реално време
Ограничената стойност на въртящия момент може да се променя по всяко време на работа. Извършване на спирачките за натискане на осите и т.н.

Контрол на позиционирането JOG
Забавянето спира на зададеното място чрез входа на сензора. Може да се използва за етикетиране и др.

Помощни контакти (режим на забавяне)
Помощни контакти могат да бъдат изхвърлени по всяко време на позиционирането.

Функция за промяна на сегашната стойност
Можете да промените текущата стойност в произволна. Може да се използва за изместване на точката на произход.

Промени при стартиране на системата
Страничното захранване на сервоусилвателя може да постигне стартиране на блока, дори ако не е стартирано.

Сервоусилвателят е вграден с 4 универсални входни/изходни точки, така че няма нужда от дистанционни входни/изходни терминали.

Сервоусилвателят е вграден DC вход 2 точки / DC изход 2 точки, които се отразяват на PLC чрез мрежата съответно като X и Y.
Различните входи на сензорния сигнал, които се извършват локално чрез контролната ос, както и изхода с светкави лампи, могат да бъдат контролирани на PLC, намалявайки разходите за добавяне на дистанционна система за вход/изход.

Контрол на местоположението (многофункционален)
Високоскоростно и високоточно устройство за контрол на позицията с импулсен вход. Инструкции за скорост: Максимално време за стартиране 4Mpulse / s: 0.005ms.

Може да се използва за импулсни стъпкови двигатели, сервомотори и други продукти. Инструкциите за скорост могат да бъдат максимално 4Mplus/s, за да се постигне високоскоростно и точно позициониране. Освен това времето за стартиране е 0,005ms, за да се постигне високоскоростно стартиране, така че времето за инструкция може да бъде съкратено. (Време за стартиране: време от получаването на инструкции от процесорния блок до импулсния изход на контролния блок за местоположение)

■ Контролни устройства за позициониране (плътни)

Съответстващи на синхронна работа, контрол на добавяне, лесно постигане на паралелно движение на работната маса за преработка · обработка на рязане · контрол на работната маса за X и Y · палетизатор · винтовка и други приложения.

• Таблица за сравнение на спецификациите
• Съвместимост между FP2SH и FP
• Съвместимост FP2/FP2SH и FP10SH
• FP2SH с малка компютърна карта

Връщане към началото

Съвместимост на софтуера
FP2SH е съвместим продукт за надстройка на FP2, който работи и на FP2SH. За други въпроси като кредити, моля потвърдете спецификационната таблица.

Съвместимост на софтуера
FP2SH е съвместим продукт за надстройка на FP2, който работи и на FP2SH. За други въпроси като кредити, моля потвърдете спецификационната таблица.

Производството на някои малки компютърни карти е прекратено, моля обърнете внимание на модела на продукта при поръчка.

Внимание!

За AFP2209

За AIC52000
